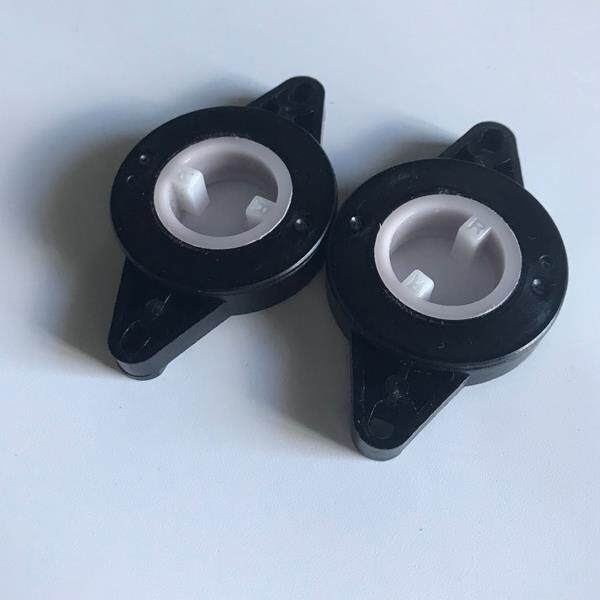

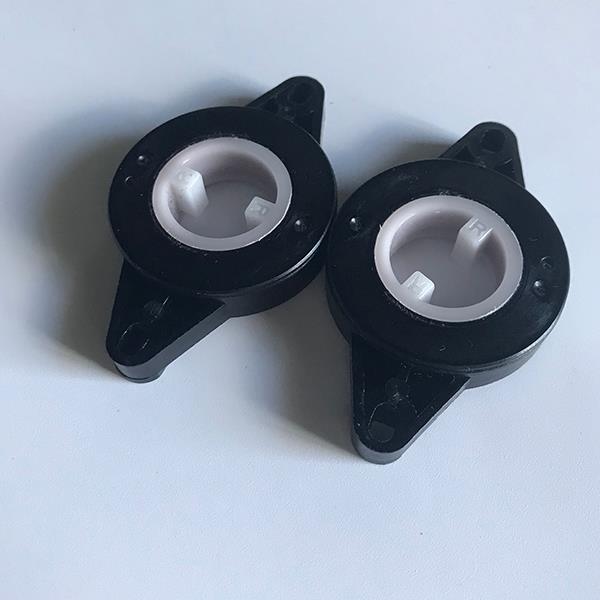

Roterende skivespjeld brukes i dørlås

※
     2.1

Dempingstid

Dempingstid: 1,5±1 sekunder.

1. Testmaskin: test spesialverktøy (dørlås)

2). metode:T=1.5N･m(15kgf･cm),snu dørlåsen, når rotasjonsvinkelen er 40 grader, test tiden fra 35-0grader.
3).testvinkel:70ﾟ→ 0ﾟ
4). testtemperatur: 23 grader ±2 grader

2．2

varighet

1）arbeidsvinkel mer enn 0,5 sekunder

2) ingen oljelekkasje, ingen ødelagt

1） holdbarhetstesttilstand:

1. Testmaskin: test spesialmaskin (dørlås, håndtaket en omdreining)

2. Testmetode: dørlåshåndtaket fra lukket posisjon til åpen posisjon. Vinkelen er 30ﾟ±10ﾟ den kan gå tilbake til lukkeposisjon.

3. dreiemoment: 1,5N･m(15kgf･cm)

4. arbeidsvinkel:0ﾟ←→40ﾟ

5. testfrekvens 10 ganger/min.

6. testtemperatur: 23 grader ± 2 grader

7. holdbarhet:50,000 sykluser

1. bedømmelseskriterier etter test

a) arbeidsvinkel: etter test, sett spjeldet ved romtemperatur 23 grader ± 2 grader mer enn 24 timer, test det i henhold til punkt 2.2 og få dempingstiden
b) utseende: bedømme utseendet

2.3

Arbeidstemperaturområde

1）-5 grad :3.0 ±1,5 秒

2）50 grader: 1,5 ± 1,0 秒

1. arbeidstemperatur test tilstand

1. spjeldplasstemperatur: -5 grader, 50 grader

2. damper place time:>3 timer

2. bedømmelseskriterier etter test

plasser spjeldet i hver temperatur, og sett deretter i romtemperatur, test det i henhold til punkt 2.1

2.4

Lager temperatur

1) endringshastighet for dempingstid i innledende trinn innen ± 30％

2) ingen oljelekkasje, ingen ødelagt

1. lagringstemperatur testtilstand

1. lagringstemperatur for spjeld: -20 grader, 60 grader

2. lagringstid for spjeld: 72 timer

2. bedømmelseskriterier etter test

1. dempetid, plasser spjeldet i hver temperatur og sett deretter i romtemperatur, test dempetiden i henhold til punkt 2.1

2.5

Ikke noe lastmoment

<0.8N･m(6kgf･cm)

1) rotasjonshastighet: 1rpm
2) testvinkel: 40 grader
2). Metode: reverser den roterende akselen og test maksimalt dreiemoment.

2.7

retning

Klokkevis CW (L)

2.8

størrelse

Se tegningen

2.9

vekt
     8.5g±1g
