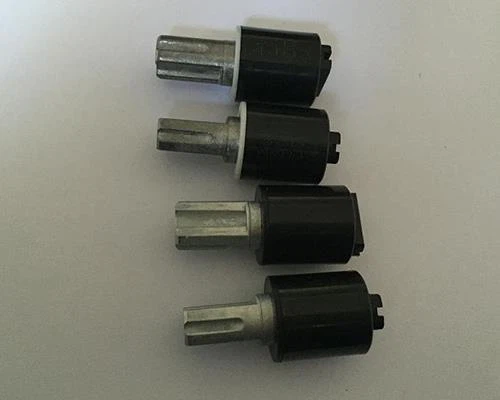

hydraulisk demper med metallisk rotor av sinklegering, skovldemper, myk lukkemekanisme
Produktnavn: Vane demper
Produktmodell: TRD-N1-L / R353
1.Hovedoppsett
Denne spesifikasjonen gir det tilhørende tekniske spjeldets tekniske krav, testmetode og produktmodellbeskrivelse, gjelder spjeldproduksjon og test.
2.Test krav og testmetode
punkt | desctiption | Teknisk requirment | Testmetode |
※ | Damptid | Damptid: 8 ± 4s | 1. Testmaskin: test spesialverktøy 2.metode: T = 3.5N · m (35kgf · cm) gjør motstandsposisjonen på 0 ゚, tilbakestillingen. (En gang er ok) a.pull motstanden til110 ゚ posisjon, deretter til 90 ゚ ~ 80 ゚ (85 ゚ er best), måler arbeidsvinkelen fra 70 til 0 grad b.load dreiemoment i horisontal linje: 3,5N · m (35kgf · cm) c.test vinkel: 70 ゚ → 0 ゚ d.test temperarure: 23 ± 2 ℃ |
2.2 | varighet | 1) arbeidsvinkel mer enn 2 sekunder 2) Ingen olje lekkasje, ingen ødelagt | 1) holdbarhetstesttilstand a.test maskin: test spesialverktøy (slipp gratis) b.test metode: tvinge nær åpen vinkel til nærvinkel 100 ゚ ± 10 ゚. c.force close: pneumatisk trykk 30 ~ 50PSI d.working vinkel: 0 ゚ ← → 110 ゚ e.frequency 10 time / minutes f.test temperatur: 23 ± 2 ℃ g.durability tid: 50,000cycles 2) dømme kriteriene etter testen a) arbeidsvinkel: etter test, sett spjeld ved romtemperatur 23 ± 2 ℃ mer enn 24 timer, test det i henhold til punkt 2.1 og få dempet tid |
2.3 | Arbeidstemperaturområde | 1) -5 ℃: 10 ± 5s 2) 50 ℃: 6 ± 3s | 1) arbeidstemperatur test tilstand a.damper sted temperatur: -5 ℃, 50 ℃ b.damper stedstid:> 3 timer 2) dømme kriteriene etter testen plasser spjeldet i hver temperatur, og sett deretter inn i romtemperatur, test det i henhold til punkt 2.1 |
2.4 | Lager temperatur | 1) dempende tidsendring i foreløpig fase innen ± 30% 2) Ingen olje lekkasje, ingen ødelagt | 1) prøvetilstand for lagertemperatur a.damper oppbevaringstemperatur: -20 ℃, 60 ℃ b.damper lagringstid: 72 timer 2) dømme kriteriene etter testen a.damping tid, plasser spjeldet i hver temperatur og deretter sett inn i romtemperatur, test dempningstiden i henhold til punkt 2.1 b. Utseende: døm spjeldets utseende. |
2.5 | Omvendt dreiemoment | <1,0 n="" ·="" m="" (10kgf="" *=""> | 1) roter hastighet: 1rpm |
2.6 | Maksimal arbeidsvinkel | 110 ° | Garantipost 2.2 holdbarhet arbeidsvinkel rekkevidde |
2.7 | størrelse | Se tegning | |
2.8 | vekt | 25g ± 1 g | |
2.9 | rotasjon | Hvitt deksel igjen, svart deksel til høyre |
3.Model beskrivelse
Modell: TRD-N1-L / R353.
TRD -Toyou Rotary Damper
N1 - slag;
L353 - modell;
4.Batch nummer
Produksjonsbatchnummer: 35G
2D59
35G - spjeldmoment er 35kgf · cm
2 - år, 1 er 2011,2 er 2012 ......, ect;
D - måned, A er januar, B er februar ......, ect;
59 - batch nummer, 01 er batch 1,02 er batch 2 ......, ect. Hvis mer enn 100 A er 100, B er 110 ......, ect. For eksempel 135 er det D5.
